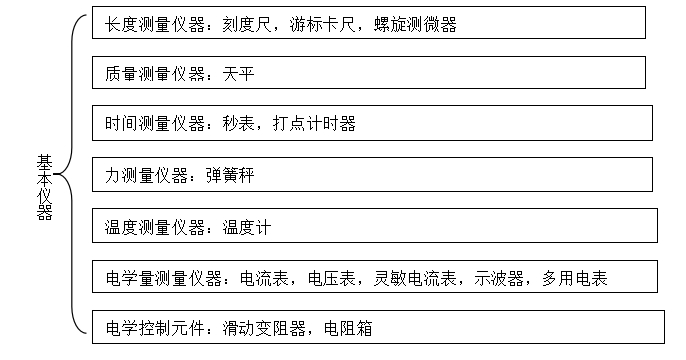

一、基本仪器的分类
二、高考易错问题剖析及应试策略
(一)长度测量类仪器的使用和读数易错问题
1.游标卡尺读数不正确.
错因剖析:
- (1)对游标卡尺的测量原理不了解
- (2)不注意观察分析游标尺的精度.
- (3)读数方法不清楚
- (4)各种失误的出现.
应对策略:

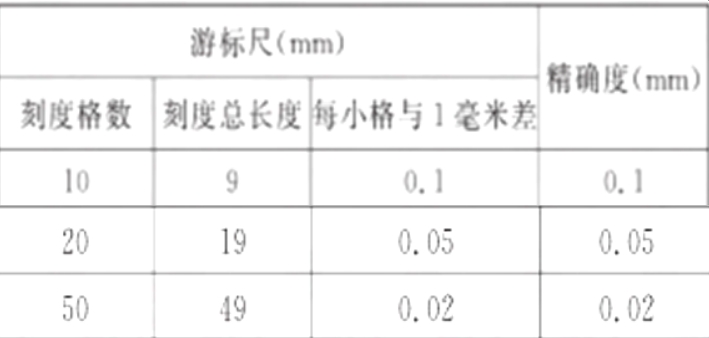

(1)对各种游标尺的原理和精度做到理解准确.见下表:
(2)牢记、掌握读数规律和读数公式
①读数公式
读数=主尺上的整毫米数十精确度 x n (n为游标尺上与主尺某一刻度对齐的格数)
②读数位数:各种游标卡尺的读数结果若以毫米为单位,小数点后保留的位数与其精确度相同.
(3)减少各种失误:如游标尺上的精度分析错误:把边框线误认为零刻线;计算失误等.
2.螺旋测微器读数错误.
错因剖析:
- (1)不了解螺旋测微器的原理
- (2)读数公式出现错误.
- (3)固定刻度尺上的半毫米线忘了分析,
- (4)各种失误的出现
应对策略:
(1)了解原理精密螺纹的螺距是0.5mm,即每旋转一周,P前进或后退0.5mm,把这一周分成50等份,每一等份对应固定刻度上的0.01mm,即可动刻度每转过一等份,P前进或后退0.01mm,因此,从可动刻度旋转了多少等份就知道长度变化了多少个0.0lmm.用它测量长度,可以精确到0.01mm,还可以估读到0.001 mm(即毫米的千分位).因此螺旋测微器又称为千分尺.它是把前后方向的微小变化和圆周上的旋转变化对应起来,放大了这种变化
(2)掌握读数公式
测量值=固定刻度尺上的整毫米数十半毫米数十可动刻度尺上的读数(含估读)X0.0l mm.
(3)知道读数位数螺旋测微器的精确度为0.01mm,以mm为单位记录数据,结果必有三位小数.
(4)减少各种失误:如半毫米刻度是否露出;是否忘记估读;以毫米为单位时是否保留到小数点后第三位等,
(二)电学量测量仪器的使用和读数易错问题
1.电流表、电压表和欧姆表使用不当,读数错误.
错因剖析:
(1)混淆它们使用上的相同点和不同点
(2)对读数的要求不清晰
应对策略:

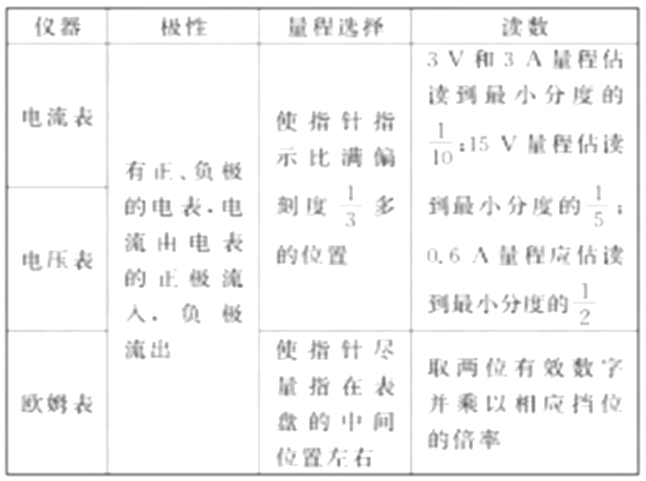

(1)对电流表、电压表、欧姆表进行对比
(2)正确接入电路,电流表应串联在电路中,电压表应并联在电路中,同时应注意两表量程的选择,内阻对电路的影响等因素.
2.不会正确使用多用电表.
错因剖析:
- (1)不熟悉多用电表的使用步骤和方法
- (2)不会读数.
应对策略:
(1)正确使用多用电表
①电流的流向:由于使用多用电表时不管测量项目是什么.电流都要从电表的“+”插孔(红表笔)流人.从“-”插孔(黑表笔)流出.所以使用欧姆档时,多用电表内部电池的正极接的是黑表笔,负极接的是红表笔.
②要区分开“机械零点”与”欧姆零点”：“机械零点”在表盘刻度左侧“0”位置,调整的是表盘下边中间的定位螺旋:“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置,调整的是欧姆挡的调零旋钮.
③选倍率：测量前应根据估计阻值选用适当的挡位.由于欧姆挡刻度的非线性,使用欧姆挡测电阻时,表头指针偏转过大过小都有较大误差，通常只使用表盘中间一段刻度范围,指针偏转角度在1/3满偏到2/3满偏之间为测量的有效范围.例如,J0411型多用电表欧姆挡的R中=15Ω,当待测电阻约为2kΩ时,则应采用R×100挡。
(2)记住多用电表的使用注意事项
①使用多用电表测电压和电流时,应尽量使指针超过满量程的一半;测电阻时,应尽量使指针指向表盘刻度中央.
②使用多用电表时不能用手接触表笔的金属部分,以防止测高电压时发生触电事故,防止测电阻时并入人体电阻.
③测量电压和电流时,特别是在测大电流、高电压时，不能在电路接通的情况下转动转换旋纽,以免在触点之间产生电弧烧坏触点,或造成短路损坏电表.
④测电阻时,应使待测电阻与其他电路断开,不能用多用电表直接测电源的内阻,每次换挡后均需重新调零
⑤多用电表不使用时,选择开关应置于交流电压的最高挡或OFF挡,长期不用时应将表内电池取出.
3.不会选择滑动变阻器的使用方法及伏安法测电阻的内、外接法.
错因剖析:
(1)不知道电表的内、外两种接法误差的产生原因
(2)不清楚滑动变阻器在限流式和分压式两种接法中电流、电压的变化范围
分压式与限流式的选择依据：
1、通常情况下（满足安全条件）由于限流式电路能节约能源，电路结构简单，因此应优先选择限流式接法（以提高电路效率）。
2、为了便于调解，在待测电阻的阻值Rx小于变阻器总电阻或相差不多，且电压电流变化不要求从零开始调，可采用限流法。在待测电阻的阻值Rx远大于变阻器的总电阻的情况下应选择分压式。
3、在下列情况下必须采用分压式：当滑动变阻器总电阻小于被测电阻时，且要求测量的电压或电流变化范围较大。明确要求测量电路的电压从零开始变化。若采用限流接法，电路中的最小电流仍超过用电器的额定电流。
综上所述，可以简记为：零起必分（压），滑小必分（压）。滑大可限（流），但烧表必分。
分压式与限流式的特点：
1、待测电阻上电压的调节范围不同
设电源的电动势为E，内阻不计。在限流式连接中，待测电阻Rx上的电压调节范围为RxE、Rx+RpE（Rp为滑动变阻器的最大阻值）。在分压式连接中，Rx上的电压调节范围为0至E。可见分压式连接中电压调节范围比限流式大。
2、待测电阻上电流的调节范围不同
设电源的电动势为E，内阻不计。在限流式连接中，流过待测电阻Rx上的电流调节范围为E、Rx+Rp、ERx。在分压式连接中，流过Rx的电流调节范围为0至E、Rx。可见分压式连接中电流调节范围比限流式大。
3、电路消耗的功率不同
在分压式连接中，干路电流大，电源消耗电功率大。而在限流式连接中，干路电流小，电源消耗电功率小。
